將Vigor 2960當成 L3 Switch
此範例是中部某國小的架構
需要的設備是
Vigor2960和VigorSwitch G2260
總共要Routing 三個網段
172.18.2.x
172.18.3.x
172.18.5.x
Vigor2960這一端設定很簡單

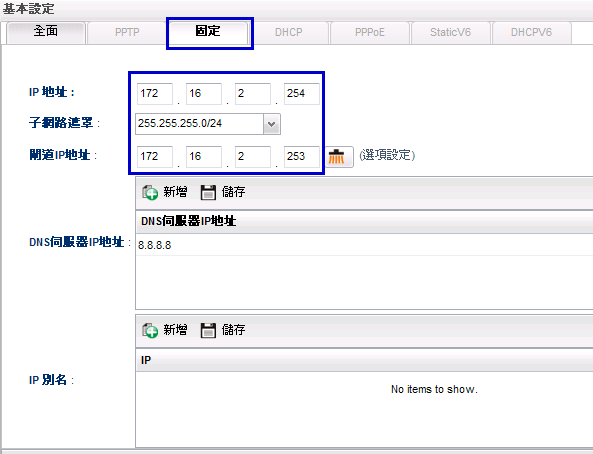

Wan1 IPv4協定改為固定
模式改為 ROUTING
Gateway指往前端的 172.18.2.253
LAN
交換器
802.1Q VLAN
VLAN ID 10 把 Lan_Port_4 解除
新增
VLAN ID 3 和 5
VLAN ID 一定要定義為3
設定IP 區段 開DHCP Server
再新增另外一段
VLAN ID 5
這樣就可以多出兩段的Lan了
但是要搭配後端的VigorSwitch G2260的設定
LAN
固定路由
真實網路-虛擬網路互通路由要啟用
進VigorSwitch G2260
Configuration
VLAN Membership
Add New VLAN
注意VLAN ID要跟Vigor2960的一樣
請注意都要包含 Switch Port 1
因為他要當 Trunk Port
Switch Port 1
Egress Rule要改為Trunk PVID維持在1
其他要搭配VLAN ID
完成
感謝此技術由DrayTek Taiwan Support Team提供
已上產品如果有其他問題
請洽本公司各區服務處
